K102E Digital Compound Oscillator

御案内

此の度は電子式複合發振機 K102 に御關心を賜り、誠に有難く存じます。

本機は當社設立以來、構想より五年、幾度の試作を經て量產に漕ぎ着けし初の音響實驗機に御座います。アイランド・シンセシスと呼ぶ我が國獨自の音響合成方式思想を具現化せし革新的なる裝置として、音響藝術の新たなる可能性を切り拓くものと確信致して居ります。

概要

K102E は、独自の「アイランド・シンセシス」理念に基づいて開発された、デジタル複合発振器モジュールです。以下の特徴を備えています：

「アイランド・シンセシス」は、我が国独自の電子音響芸術の伝統を現代に受け継ぎ、さらに発展させようとする思想です。 1960 年代から 1980 年代にかけて、欧米のシンセサイザーの歴史は「西海岸」と「東海岸」という二つの潮流として語られてきました。しかし、同時期の日本には、独自の探求を行う複数の先駆者たちが存在していました。彼らは、欧米の模倣ではない、独自の回路設計や音響合成手法を開発し、独特の音色を持つ楽器を生み出してきました。 現代のシンセサイザー市場では、グローバル化の影響により設計思想や音作りの手法が画一化する傾向にあります。しかし私たちは、かつての日本の電子音響機器が持っていた独創性―その技術的特徴、美意識、そして思想を再評価し、現代の技術で再解釈することを目指しています。 K102E は、このような「アイランド・シンセシス」の理念に基づいて開発された、デジタル複合発振器モジュールです。以下の特徴を備えています：

• 甲乙丙の三種発振器による重層的な音響構成
• 日本の電子楽器の伝統を継承した独自の波形合成アルゴリズム
• 現代的なデジタル技術による古典的な音響合成理論の再構築
• 伝統と革新が融合した操作体系
• urorack 規格に準拠しながらも独自の個性を保持

主要機能

甲種（プライマリー）発振器

• ピッチ調整（±2 オクターブ）
• 8 種類の波形バンクを搭載
  • 基本波形（鋸波、矩形波、三角波、正弦波）
  • 金属倍音
  • フォルマント（声）波形
  • 線形フィードバックノイズ
  • カオス倍音
• 16 段階の倍音選択機能
• ウェーブテーブル読み出し位置の精密コントロール

乙種（セカンダリー）発振器

• ピッチ調整（甲種に対して ±1 オクターブ）
• 甲種と同様の波形バンク搭載
• ウェーブテーブル読み出し位置コントロール
• 甲種発振器とのハードシンク機能

丙種（LFO）セクション

• レート：0.005Hz から 50Hz
• デプスコントロール
• 4 種類の波形選択
  • スクエア
  • トライアングル
  • ランプ（上昇/下降）
  • ランダムステップ
• 複数のモジュレーション・デスティネーション選択

仕様

物理仕様

• パネル幅: 20HP
• 奥行: 20mm
• パネルカラー: ホワイト/ブラック（選択制、後日交換不可）

電気仕様

• 電源: DC ±12V（16 ピン Eurorack 規格）
• 消費電流:
  • +12V: 300mA（理論値）
  • -12V: 10mA（理論値）

入出力仕様

• アウトプット: 3.5mm モノラルジャック（±5Vpp）
• ピッチ CV 入力: 3.5mm モノラルジャック（V/Oct, 0-5V）
• モジュレーション CV 入力: 3.5mm モノラルジャック（0-5V, Harmonics）
• アルファ CV 入力: 3.5mm モノラルジャック（0-5V, Alpha）

ウェーブテーブルと合成

波形バンク

• 線形フィードバックノイズ：ノイズジェネレーター
• パルス幅変調：可変デューティー矩形波
• フォルマント波形：音声的な倍音構造
• カオス倍音：非線形な倍音成分
• 金属倍音：金属的な倍音構造
• 基本波形：
  • サイン波
  • トライアングル波
  • スクエア波
  • ソートゥース波

合成方式

Ø Phase Modulation (PM)

$y(t) = x1(t + \alpha x2(t))$

• プライマリー波形の位相をセカンダリーで変調
• アルファパラメーターで変調量を制御
• 独特な倍音構造による新しい音色生成

⊗ Multiply Modulation (RM)

$y(t) = (1-\alpha)x1(t) + \alpha(x1(t) \cdot x2(t))$

• プライマリーとセカンダリーの乗算合成
• アルファパラメーターで原音とリング変調音のバランスを制御
• 新しい倍音列による金属的な音色

⊕ Cross-fade

$y(t) = (1-\alpha)x1(t) + \alpha x2(t)$

• プライマリーからセカンダリーへのスムーズな遷移
• アルファパラメーターでクロスフェード量を制御
• 2 つの波形間の滑らかなモーフィング

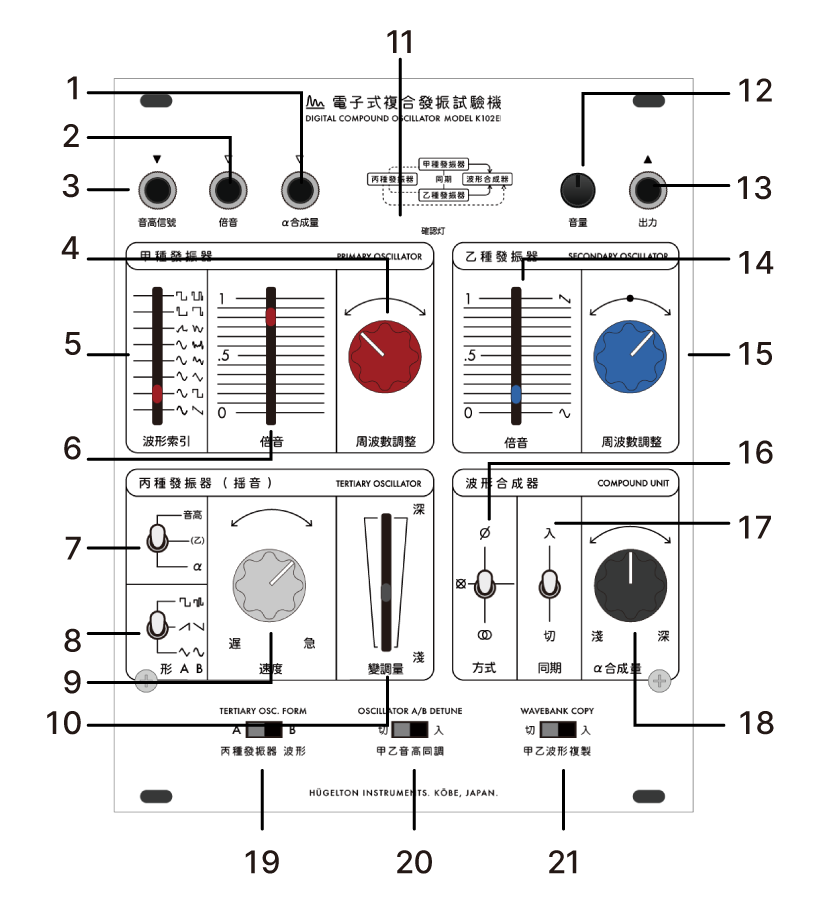

パネル各部の説明

接続と基本操作

設置手順

1. ユーロラック電源が切断されていることを確認
2. バスケーブルの方向を確認
3. モジュールを設置し、固定ネジで確実に固定

基本操作

1. 初期起動時は出力レベルを最小に設定
2. 各発振器のピッチを調整
3. 希望する波形を選択
4. 合成方式を選択し、アルファパラメーターで調整
5. 必要に応じて LFO でモジュレーションを追加

注意事項

• 電源投入/切断時は必ず出力レベルを最小にすること
• CV 入力端子には規定電圧範囲内の信号を入力すること
• 過大入力による損傷を防ぐため、接続は慎重に行うこと
• 適切な通気が確保された環境で使用すること
